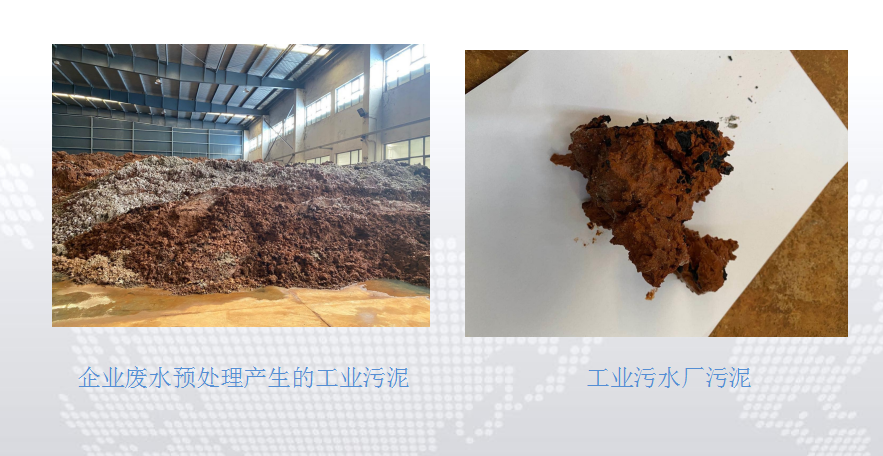

污泥进入热水碳化设备中，热水碳化温度在180℃以上，去除污泥中有害的细菌、病 毒、虫卵等，热水碳化后的污泥含水率降低至30%左右，送入至焚烧系统（回转窑、流化 床）进行高温焚烧，焚烧产生大量的热风进入二燃室，经二次燃烧后再进余热锅炉，释放 出热量转换成蒸汽后，供热水碳化系统使用。余热锅炉尾部排烟进入烟气处理系统，烟气 处理系统以除尘、脱酸、洗涤三种处理相结合，使烟气达标排放。
当污泥燃值达到一定数值，整个系统自持燃烧，不需要补充额外的能耗。热水碳化工 艺中产生的少量无组织气体，通过负压收集，送入焚烧炉膛，作为“二次风“辅助燃烧， 不会对周边环境产生二次污染。
焚烧后产生的炉渣，经过配料压制成型，通过养护，最终成砖。
